⚙️ จากวงจรไฟฟ้า 2 รูป มอเตอร์รูปใดหมุน รูปใดไม่หมุน
🗓️ Quiz วันเสาร์ที่ 1 ส.ค. 2569 · หัวข้อ 7📖 มาเรียนกันก่อน
ข้อนี้ให้ดูวงจรไฟฟ้า 2 รูปที่มีมอเตอร์ แล้วบอกว่ารูปใดมอเตอร์หมุน เคล็ดลับคือ มอเตอร์หมุนเมื่อกระแสไหลผ่านตัวมัน · ถ้ามีสายลัดวงจรคร่อมมอเตอร์ กระแสจะไหลลัดไม่ผ่านมอเตอร์ ค่อย ๆ อ่าน กดปุ่ม 🔊 ฟังครูได้เลย

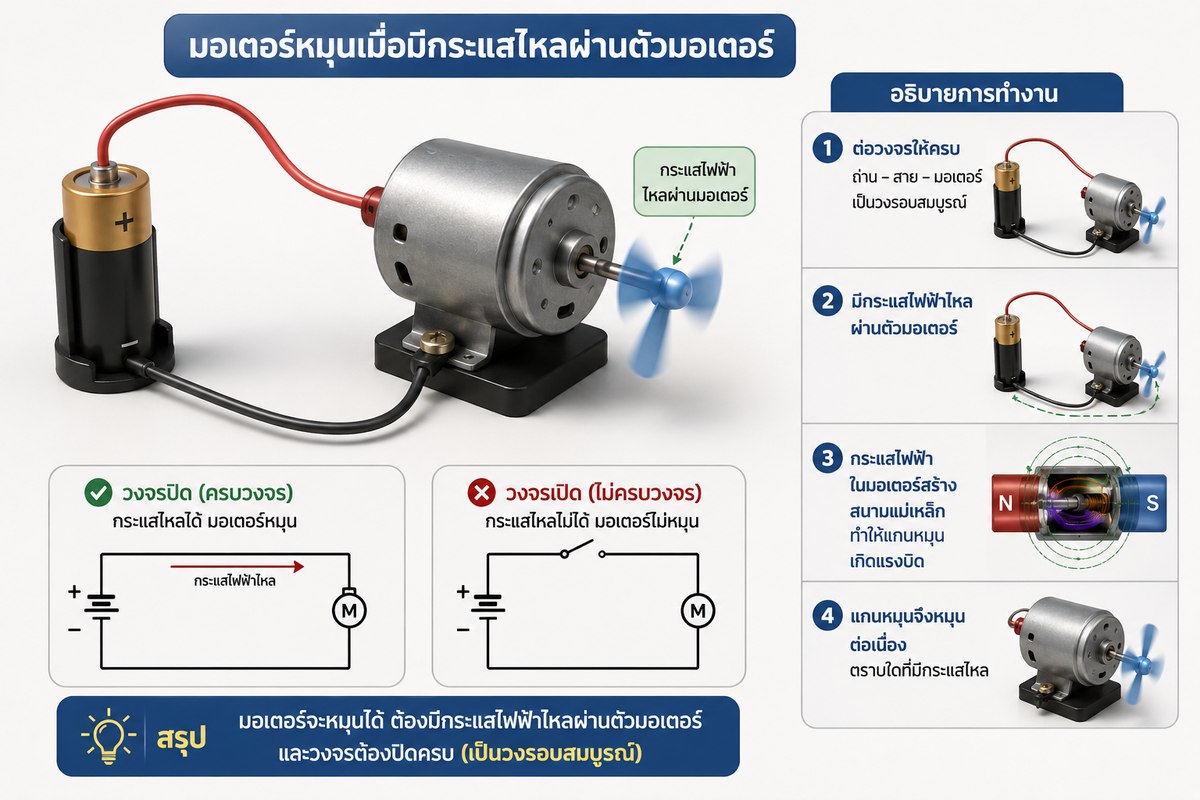

1มอเตอร์หมุนเมื่อมีกระแสไหล 'ผ่านตัวมอเตอร์'
มอเตอร์จะหมุนได้ต้องมี กระแสไฟฟ้าไหลผ่านตัวมอเตอร์ · วงจรต้องปิดครบ (ต่อถ่าน–สาย–มอเตอร์เป็นวงรอบสมบูรณ์) กระแสจึงไหลผ่านมอเตอร์ทำให้หมุน

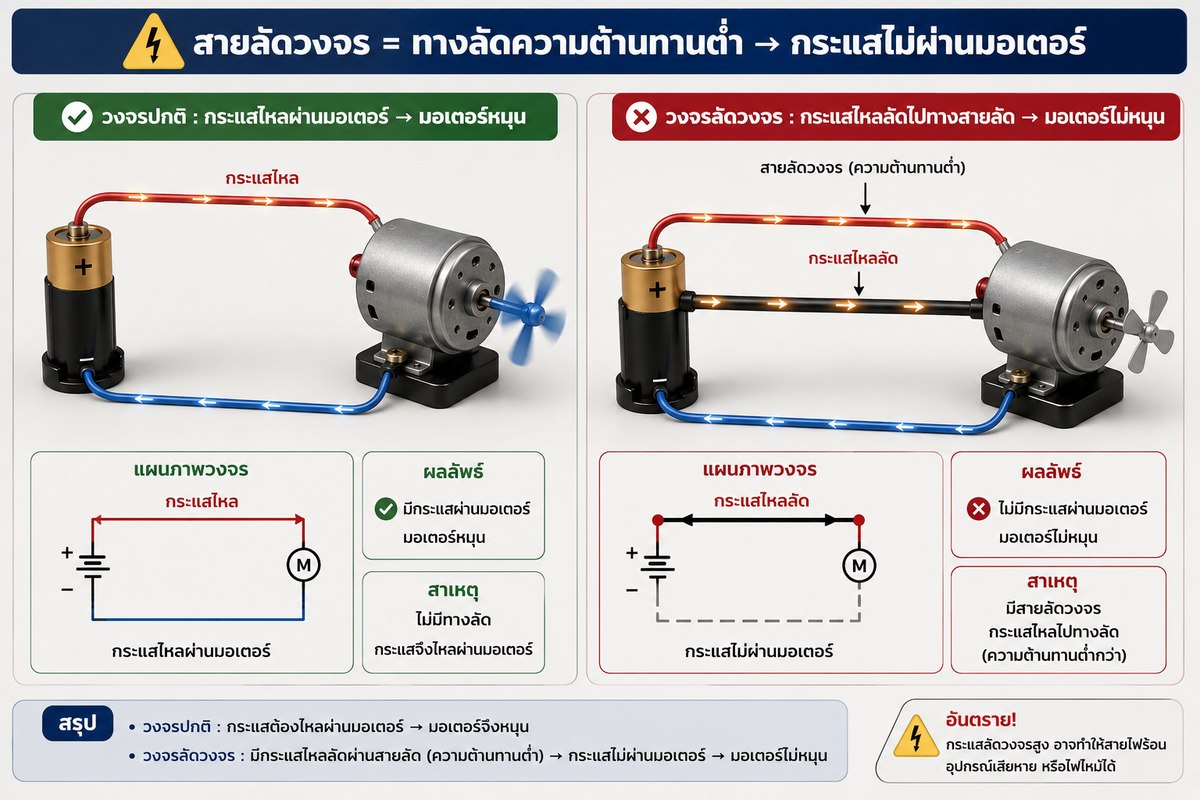

2สายลัดวงจร = ทางลัดความต้านทานต่ำ → กระแสไม่ผ่านมอเตอร์
ถ้ามี สายลัดวงจร (short) ต่อคร่อมมอเตอร์ · กระแสจะ ไหลลัดไปทางสายนั้น ที่ความต้านทานต่ำกว่า แทนที่จะไหลผ่านมอเตอร์ · มอเตอร์จึง ไม่มีกระแสผ่าน → ไม่หมุน
📋 มาอ่านโจทย์ข้อ 7
✍️ โจทย์ข้อ 7 (Quiz ครั้งที่ 8)
จากรูปวงจรไฟฟ้า 2 รูป (รูปที่ 2 มีสายลัดวงจรคร่อมมอเตอร์) · ข้อใดกล่าวถูกต้องเกี่ยวกับการหมุนของมอเตอร์
วงจรไฟฟ้า 2 รูป · รูปที่ 1 = วงจรปิดครบ กระแสไหลผ่านมอเตอร์ · รูปที่ 2 = มีสายลัดวงจร (สีแดง) คร่อมมอเตอร์ กระแสไหลลัดไม่ผ่านมอเตอร์ — มอเตอร์รูปใดหมุน?
1มอเตอร์ทั้งสองรูปหมุน
2มอเตอร์ในรูปที่ 1 หมุน แต่มอเตอร์ในรูปที่ 2 ไม่หมุน
3มอเตอร์ในรูปที่ 1 ไม่หมุน แต่มอเตอร์ในรูปที่ 2 หมุน
4มอเตอร์ทั้งสองรูปไม่หมุน
ลองคิดเองก่อน… แล้วกดดูเฉลย & วิธีคิดกดเพื่อเปิด
⭐ตอบ: รูปที่ 1 หมุน · รูปที่ 2 ไม่หมุน (ข้อ 2)
รูปที่ 1 = วงจรปิดครบ กระแสไหลผ่านมอเตอร์ → หมุน · รูปที่ 2 = มีสายลัดวงจรคร่อมมอเตอร์ กระแสไหลลัดไม่ผ่านมอเตอร์ → ไม่หมุน · ดังนั้น ข้อ 2
หลักการ: มอเตอร์หมุนเมื่อมีกระแสไฟฟ้าไหลผ่านตัวมอเตอร์ · ต้องต่อวงจรปิดครบ (ถ่าน–สาย–มอเตอร์ เป็นวงรอบสมบูรณ์) กระแสจึงไหลผ่านมอเตอร์ → เกิดสนามแม่เหล็ก → แกนหมุน · ถ้าวงจรเปิด (ไม่ครบวงจร) กระแสไหลไม่ได้ มอเตอร์ไม่หมุน
รูปที่ 1 วงจรปกติ กระแสไหลผ่านมอเตอร์ → หมุน · รูปที่ 2 มี สายลัดวงจร (ทางลัดความต้านทานต่ำ) คร่อมมอเตอร์ กระแสไหลลัดไปทางสายลัด ไม่ผ่านมอเตอร์ → ไม่หมุน → ตอบ ข้อ 2
🔎 ตรวจตัวเลือกทีละข้อ
1มอเตอร์ทั้งสองรูปหมุนผิด ✘
2มอเตอร์ในรูปที่ 1 หมุน แต่มอเตอร์ในรูปที่ 2 ไม่หมุนถูก ✔
3มอเตอร์ในรูปที่ 1 ไม่หมุน แต่มอเตอร์ในรูปที่ 2 หมุนผิด ✘
4มอเตอร์ทั้งสองรูปไม่หมุนผิด ✘
✅ คำตอบคือ ข้อ 2
⭐ สรุป & เทคนิคออกสอบ
🔑 มอเตอร์หมุน=มีกระแสผ่านตัวมัน · รูป1 วงจรปิดครบ→หมุน · รูป2 สายลัดคร่อมมอเตอร์ กระแสไหลลัด→ไม่หมุน → ข้อ 2
🎯 มอเตอร์ต้องมีกระแสไหล 'ผ่านตัวมัน' จึงหมุน
🎯 สายลัดวงจร (short) คร่อมอุปกรณ์ = กระแสเลี่ยงไปทางต้านทานต่ำ อุปกรณ์ไม่ทำงาน
